Инструкция по КУП. Сварка



Оглавление

clip_image001

1. Описание стационарного терминала (КУПа) 3

2. Выполнение бизнес-функций.. 3

2.1. Выбор операции.. 3

2.2. Выбор задания. 4

2.3. Аутентификация. 4

2.4. Сварка.. 4

2.4.1. Выбор номенклатуры свариваемого пакета. 4

2.4.2. Ввод количества штук в пакете. 4

2.4.3. Указание свариваемых пакетов. 4

2.4.4. Печать бирки. 4

2.4.5. Завершение сварки пакета. 4

1. Описание стационарного терминала (КУПа)

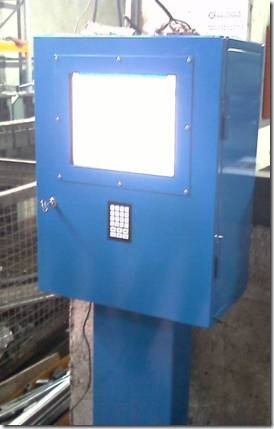

Стационарный терминал сбора данных (т.н. КУП – контрольно-учетный пост) представляет собой специализированный компьютер, предназначенный для стационарного сбора и предварительной обработки информации в системе прослеживания и идентификации металла. Терминал выполнен в виде стойки с клавиатурой, имеет экран и принтер для печати этикеток.

clip_image003

Рис. 1 Терминал сбора данных (КУП)

Основные характеристики терминала:

  • радиообмен данными по протоколу WiFi;
  • ручной сканер штрих-кода для более удобного ввода информации;
  • пленочная клавиатура.

2. Выполнение бизнес-функций

2.1. Выбор операции

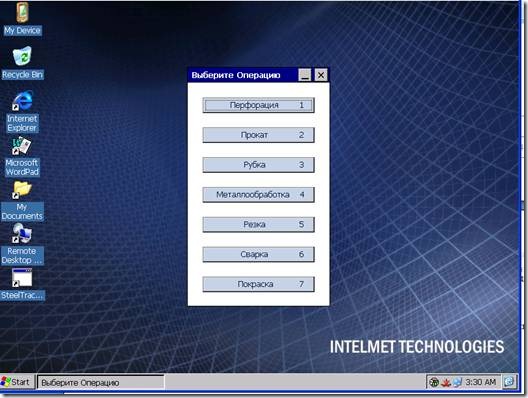

В начале работы отображается форма выбора операции.

clip_image005

Рис. 2 Выбор операции. Модули программного обеспечения

Выбор необходимого модуля программы (то есть операции) осуществляется выбором меню кнопками перехода «Вверх» и «Вниз» с последующим подтверждением через кнопку «Enter» («Ввод»), или нажатием кнопки с цифрой, соответствующей цифре на необходимом меню.

Возврат из выбранного модуля к форме выбора иной операции, например при переходе от перфорации к прокату, осуществляется через одновременное нажатие кнопок «Esc» и стрелки «Влево».

Если формы на экране по каким-то причинам нет, кнопкой «Вниз» спуститесь на ярлык «SteelTracePoint» (1) и нажмите «Enter».

1

Рис. 3 Ярлык запуска программы

2.2. Выбор задания

Для начала выполнения задания в любой форме (прокат, перфорация, рубка и т.д.) необходимо загрузить производственное задание из 1С (далее – задание). Загрузка задания осуществляется двумя способами:

  1. Основной способ – просканировать сканером штрих-код на производственном задании, распечатанном из 1С,
  2. Вспомогательный способ (если по каким то причинам затруднен первый способ) – ввести в поле «Номер задания» (3) начальные цифры номера задания и нажать «Enter». Например, для указанного ниже задания это будут цифры «728» (2):

2

Рис. 4 Задание на производство

 1

Рис. 5 Ввод номера задания

Дождитесь окончания загрузки задания. В итоге у вас на форме отобразятся дата задания, рабочий центр и список продукции (4):

 2

Рис. 6 Задание загружено

2.3. Аутентификация

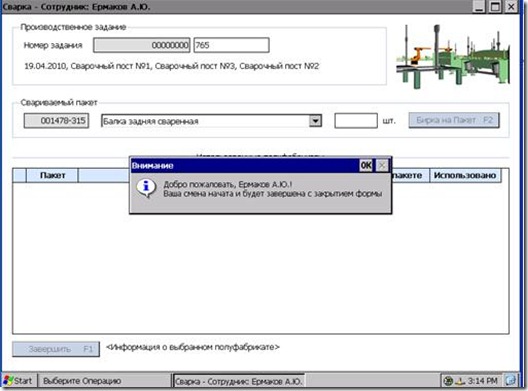

После загрузки задания мастеру необходимо пройти аутентификацию. Для этого просканируйте свой кадон со штрих-кодом и дождитесь приветственного сообщения:

clip_image020

Рис. 7 Приветственное сообщение

Нажмите «Enter», чтобы закрыть приветственное сообщение.

2.4. Сварка

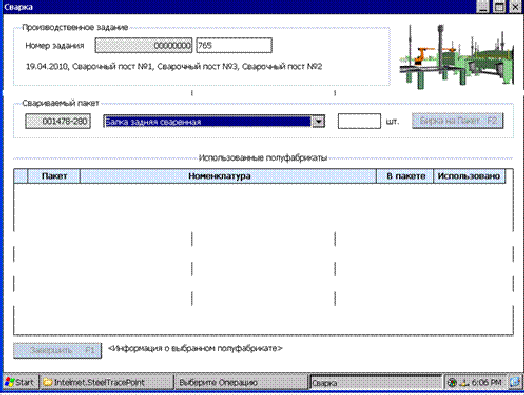

При загрузке задания на сварку форма выглядит следующим образом:

clip_image022

Рис. 8 Сварка

2.4.1. Выбор номенклатуры свариваемого пакета

Для выбора номенклатуры нажмите «F4». Раскроется выпадающий список (5) с номенклатурами готовой продукции по заказу:

 3

Рис. 9 Выбор номенклатуры

Используя кнопки «Вверх» и «Вниз», выберете нужную номенклатуру и нажмите «Enter».

2.4.2. Ввод количества штук в пакете

Находясь на выбранной номенклатуре, нажмите кнопку «Вправо». Вы окажетесь в поле «Шт.» (6). Введите с клавиатуры количество штук в пакете:

 4

Рис. 10 Указание количества

2.4.3. Указание свариваемых пакетов

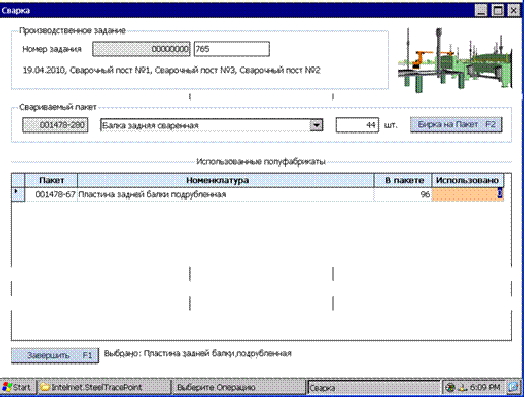

Сосканируйте штрих-код первого свариваемого полуфабриката. В таблице «Использованные полуфабрикаты» появится строка с данными полуфабриката.

clip_image032

Рис. 11 Первый полуфабрикат

Укажите количество использованного полуфабриката с клавиатуры в поле «Использовано» (7):

 5

Рис. 12 Использованное количество

Аналогично просканируйте и укажите количество второго и последующих полуфабрикатов (8).

6

Рис. 13 Использованное количество

2.4.4. Печать бирки

Нажмите «F2» и аккуратно отделите распечатанную бирку.

2.4.5. Завершение сварки пакета

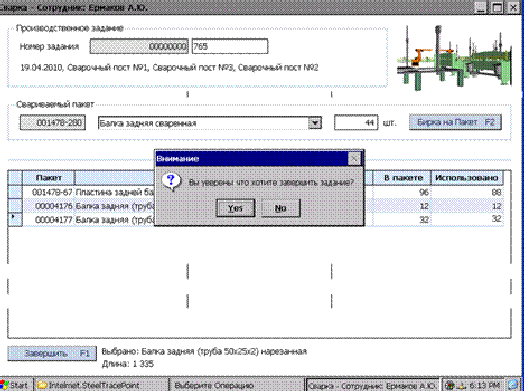

Нажмите «F1». Система предупредит вас о об окончании сварки пакета по заданию. Подтвердите свое решение.

clip_image040

Рис. 14 Завершение сварки

Мастер может начать работу с новым заданием на сварку.

Также мастер может окончить операцию по сварке, вернуться в основное меню через одновременное нажатие кнопок «Esc» и «Влево», и приступить к другой операции.
