Инструкция по КУП. Прокат



Оглавление

clip_image001

1. Описание стационарного терминала (КУПа) 3

2. Выполнение бизнес-функций.. 3

2.1. Выбор операции.. 3

2.2. Выбор задания. 5

2.3. Аутентификация. 7

2.4. Прокат. 8

2.4.1. Установка штрипса. 8

2.4.2. Формирование пакетов. 9

2.4.2.1. Ввод номенклатуры.. 9

2.4.2.2. Ввод штук. 12

2.4.2.3. Ввод веса. 12

2.4.2.4. Печать бирки. 14

2.4.3. Завершение проката штрипса. 14

1. Описание стационарного терминала (КУПа)

Стационарный терминал сбора данных (т.н. КУП – контрольно-учетный пост) представляет собой специализированный компьютер, предназначенный для стационарного сбора и предварительной обработки информации в системе прослеживания и идентификации металла. Терминал выполнен в виде стойки с клавиатурой, имеет экран и принтер для печати этикеток.

clip_image003

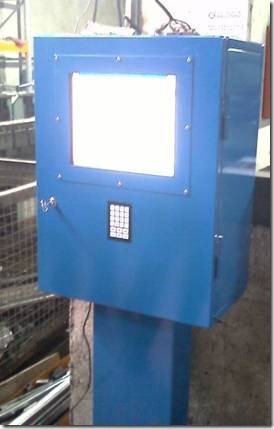

Рис. 1 Терминал сбора данных (КУП)

Основные характеристики терминала:

  • радиообмен данными по протоколу WiFi;
  • ручной сканер штрих-кода для более удобного ввода информации;
  • пленочная клавиатура.

2. Выполнение бизнес-функций

2.1. Выбор операции

В начале работы отображается форма выбора операции.

clip_image005

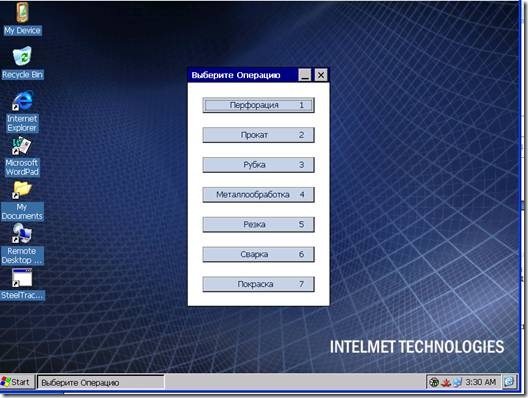

Рис. 2 Выбор операции. Модули программного обеспечения

Выбор необходимого модуля программы (то есть операции) осуществляется выбором меню кнопками перехода «Вверх» и «Вниз» с последующим подтверждением через кнопку «Enter» («Ввод»), или нажатием кнопки с цифрой, соответствующей цифре на необходимом меню.

Возврат из выбранного модуля к форме выбора иной операции, например при переходе от перфорации к прокату, осуществляется через одновременное нажатие кнопок «Esc» и стрелки «Влево».

Если формы на экране по каким-то причинам нет, кнопкой «Вниз» спуститесь на ярлык «SteelTracePoint» (1) и нажмите «Enter».

1

Рис. 3 Ярлык запуска программы

2.2. Выбор задания

Для начала выполнения задания в любой форме (прокат, перфорация, рубка и т.д.) необходимо загрузить производственное задание из 1С (далее – задание). Загрузка задания осуществляется двумя способами:

  1. Основной способ – просканировать сканером штрих-код на производственном задании, распечатанном из 1С,
  2. Вспомогательный способ (если по каким то причинам затруднен первый способ) – ввести в поле «Номер задания» (3) начальные цифры номера задания и нажать «Enter». Например, для указанного ниже задания это будут цифры «728» (2):

 2

Рис. 4 Задание на производство

3

Рис. 5 Ввод номера задания

Дождитесь окончания загрузки задания. В итоге у вас на форме отобразятся дата задания, рабочий центр и список продукции (4):

4

Рис. 6 Задание загружено

2.3. Аутентификация

После загрузки задания мастеру необходимо пройти аутентификацию. Для этого просканируйте свой кадон со штрих-кодом и дождитесь приветственного сообщения:

clip_image020

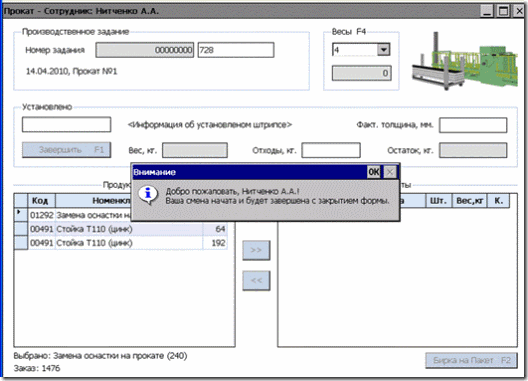

Рис. 7 Приветственное сообщение

Нажмите «Enter», чтобы закрыть приветственное сообщение.

2.4. Прокат

2.4.1. Установка штрипса

Для начала проката необходимо установить штрипс. Установка штрипса осуществляется двумя способами:

  1. Основной способ – просканировать сканером штрих-код на штрипсе,
  2. Вспомогательный способ (используется, сли по каким-то причинам затруднен первый способ) – с помощью кнопок «Вниз» и «Влево» ввести в поле «Установлено» (8), ввести цифрами номер штрипса нажать «Enter».

Будет произведена загрузка штрипса, автоматически заполнятся поля «Вес, кг» (6), «Остаток, кг» (5), будет отображено наименование штрипса (7):

5

Рис. 8 Загрузка штрипса

2.4.2. Формирование пакетов

По мере формирования пакета готовой продукции по указанному штрипсу мастер заносит данные о пакете. Для этого необходимо выбрать номенклатуру, указать количество штук и вес.

2.4.2.1. Ввод номенклатуры

Перейдите на таблицу номенклатуры кнопкой «Вниз». Использую кнопки «Вниз» в «Вверх», выделите необходимую продукцию.

6

Рис. 9 Выделение номенклатуры

Заметьте, что внизу (9) всегда отображается номер заказа и длина заготовки для выделенной строки.

Для формирования нового пакета нужно, стоя на необходимой номенклатуре в списке «Продукция» нажать кнопку «Вправо» и встать на поле «>>» (10). Поле станет оранжевого цвета:


Рис. 10 Меню «>>»

Активируйте меню «>>», нажав кнопку «Enter». В правой части формы появится строка нового пакета с выбранной номенклатурой. Автоматически определиться номер пакета.

8

Рис. 11 Новый пакет

Чтобы удалить ошибочно введенный пакет, используйте меню удаления пакета «<<» (11), аналогично меню добавления пакета «>>». Для этого кнопками «Влево» и «Вниз» с поля ошибочно введенного пакета перейдите на кнопку «<<» (11) и нажмите «Enter»

2.4.2.2. Ввод штук

Нажмите кнопку «Вправо». Вы окажетесь на поле ввода штук («Шт.). Введите с клавиатуры количество штук в пакете (13):

9

Рис. 12 Ввод количества штук

Заметьте, что изменился остаток («Остаток, кг», (12)). Он стал меньше на теоретический вес указанного количества штук.

2.4.2.3. Ввод веса

Взвесьте пакет на кране. Дождитесь, когда вес на крановых весах успокоится и поле весов будет показывать верное значение (14), и нажмите «F4». Появится окно ввода номер тары:

10

Рис. 13 Ввод тары

Введите номер тары и нажмите «Enter». В поле «Вес, кг» (17) появится вес пакета.

11

Рис. 14 Вес пакета

Заметьте, что изменился остаток («Остаток, кг»). Он скорректировался по фактическому весу

2.4.2.4. Печать бирки

Нажмите «F2» и аккуратно отделите распечатанную бирку.

Работа по вводу первого пакета завершена. Если необходимо ввести второй и последующий пакеты, перейдите кнопками «Влево» на строки продукции (15) и повторите процесс ввода пакета с начала раздела [2.4.2 Формирование пакетов].

2.4.3. Завершение проката штрипса

По мере окончания штрипса, формирования всех пакетов и печати всех бирок введите в поле «Отходы, кг» вес отходов (16).

Для окончания проката штрипса нажмите «F1». Система предупредит вас о об окончании проката. Подтвердите свое решение окончить прокат штрипса кнопкой «Enter».

clip_image053

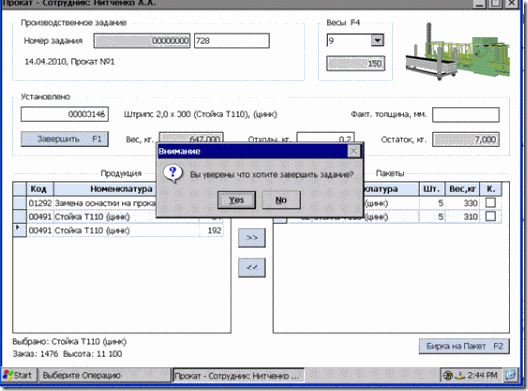

Рис. 15 Завершение отчета

Дождитесь сохранения отчета. Форма очиститься от сданных пакетов и от израсходованного штрипса.

12

Рис. 16 Очистка формы

Мастер может начать работу с новым штрипсом по этому же заданию, или начать новое задание на прокат.

Также мастер может окончить операцию проката, вернуться в основное меню через одновременное нажатие кнопок «Esc» и «Влево», и приступить к другой операции.
